مقدمة في النظام الهيدروليكي:
يتم استيراد النظام الهيدروليكي والمكونات الهيدروليكية لأداة الماكينة من نظام ألمانيا Hawei. تم تطوير النظام الهيدروليكي خصيصًا لآلات الانحناء CNC.
يحتوي النظام على الميزات التالية:
(1) مدفوعًا بمجموعة صمام مؤازرة كهربائية هيدروليكي ، فإنه يحتوي على بنية مضغوطة ، وأداء ختم قوي ، ودقة مزامنة عالية وعمر الخدمة الطويل.
(2) صمام ملء قطر كبير خارجي ، وسرعة عالية وفقدان منخفض.
(3) يتم استخدام مضخة الضغط العالية الشهيرة على الصمود لتحمل الضغط العالي ولديها ضوضاء منخفضة.
(4) يستخدم ختم الأسطوانة عناصر الختم المستوردة من شركة NOK في اليابان ، والتي لديها ارتداء منخفض ولا تسرب.
(5) النظام الهيدروليكي لديه حماية سلامة الفائض الزائد.
(6) ارتفاع مستوى الزيت له شاشة واضحة وبديهية.
(7) يمكن أن يلبي نظام دليل الدقة العالي ونظام قياس الموضع ووظيفة الموازنة الهيدروليكية احتياجات المعالجة الكاملة.
(8) يمكن أن تعمل الأداة الآلية بشكل مستمر تحت الحمل المقنن ، ولا يحتوي النظام الهيدروليكي على تسرب ومستقر باستمرار بدقة عالية.

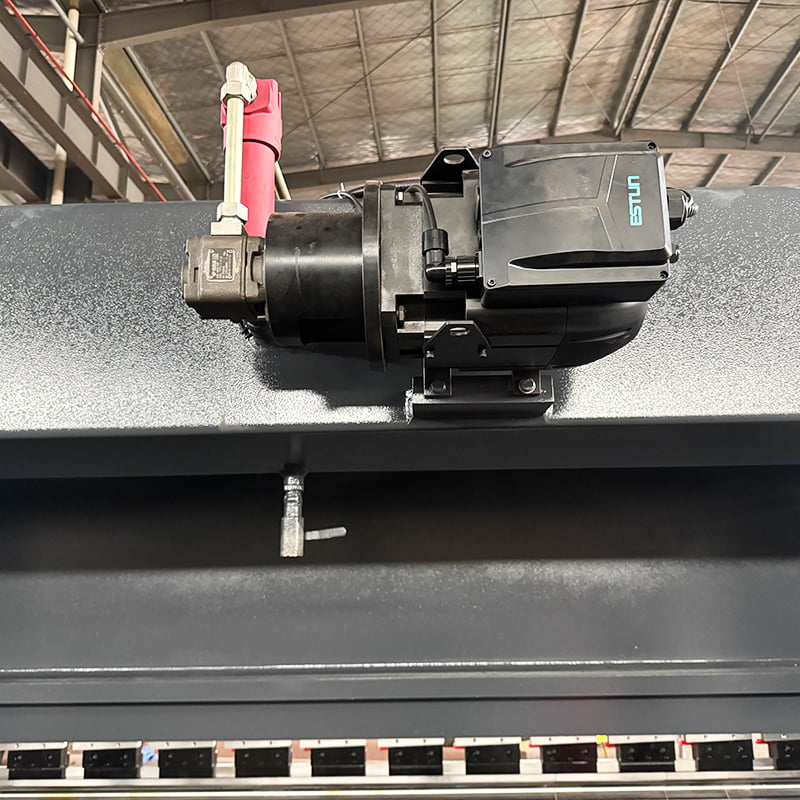

مقدمة الموتور
Nantong Pacific CNC Machine Tool Co., Ltd تستخدم آلات شركتنا محركات عالية الكفاءة وموفرة للطاقة من العلامات التجارية المحلية والأجنبية الشهيرة مثل سيمنز الألمانية. كفاءة هذا المحرك هي أعلى بكثير من المحركات القياسية، وتلبية احتياجات العملاء للأدوات الآلية عالية الكفاءة ومنخفضة الطاقة. وفي الوقت نفسه، نوفر أيضًا تقنية محرك المؤازرة الاختيارية، والتي يمكن أن توفر ما يصل إلى 35% من الطاقة باستخدام محركات المؤازرة، وبالتالي تقدم للعملاء فوائد تحسين الكفاءة وخفض تكاليف التشغيل، بهدف تحقيق أداء ديناميكي عالٍ وتحسين كفاءة إنتاج الماكينة مع الحفاظ على استهلاك منخفض للطاقة.
مقدمة لمضخة الزيت
تعد مضخة الزيت لأداة آلة الانحناء واحدة من لب آلة الانحناء، وتؤثر جودتها بشكل مباشر على كفاءة عمل آلة الانحناء. وتستخدم مضخات النفط لدينا علامات تجارية محلية وأجنبية مشهورة، مثل ساني في الولايات المتحدة. تتميز بخصائص الكفاءة العالية والاستقرار وتوفير الطاقة، الأمر الذي يمكن أن يحسن دقة وسرعة آلة الانحناء، ويقلل الضوضاء واستهلاك الطاقة، ولها عمر خدمة طويل.
مقدمة المقياس الخلفي
يتعرض المقياس الخلفي بأكمله للعلاج المتدهور في درجات الحرارة العالية للقضاء على الإجهاد الداخلي ، وتحسين صلابة المعادن ، ومنع فقدان الدقة بسبب تشوه الإطار.
لضمان حركة عالية الدقة للمحور السيني للماكينة الخلفية ، يكون موردونا جميعهم علامات تجارية معروفة ، مثل HiWin. تحسن مسامير الكرة والأدلة الخطية من دقة واتساق الجهاز. يتم التحكم في مقياس الظهر الخاص بنا بواسطة محرك مؤازر ، والذي يوفر دقة تحكم وتشغيل أفضل من محركات السائر.
المكونات الكهربائية
نحن نستخدم مكونات Schneider أو Siemens الألمانية المستوردة من فرنسا ، والتي تكون مستقرة للغاية ودائمة. الخزانة الكهربائية الأصلية المجهزة بهذا الماكينة لديها قدرة قوية لمكافحة التدخل والأداء الكهربائي المستقر.
المشابك السريعة
تشديد جدا وتحديد المواقع والدقة. يمكن استبدالها بسرعة وسهولة ، وذلك لتحقيق الاستخدام الفعال للوقت.
التكوين القياسي

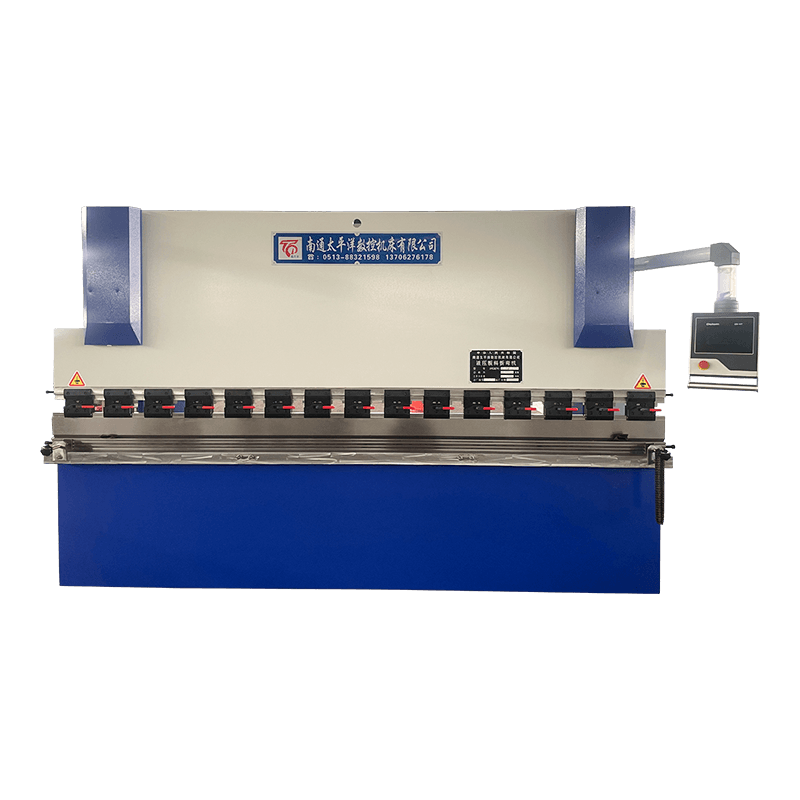

1. التكوين القياسي هو 4 محاور (Y1, Y2, X, R) آلة ثني CNC. منصة العمل للتعويض اليدوي لقضيب الربط هي قياسية لـ 200 ملم وأكثر.

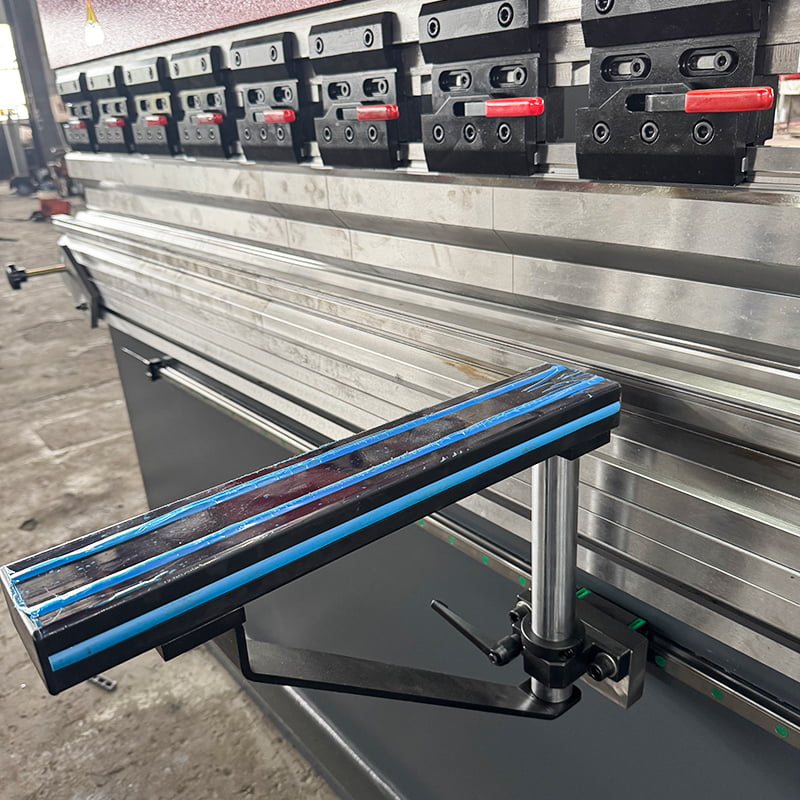

2. دعم أمامي قابل للإزالة
3. آلة الانحناء تتبنى العفن المجزأ مصنوع من مادة 42CRMO، مع صلابة من 42 درجة، يضمن الحياة العفن
4. مشبك سريع
5. يعتمد المحرك الرئيسي على سيمنز الألمانية أو العلامات التجارية المعروفة، ويعتمد النظام الهيدروليكي على ريكسروث الألماني (BOSCH-REXROTH)، وتتبنى المكونات الكهربائية الرئيسية شنايدر الفرنسية أو سيمنز الألمانية.
تكوينات اختيارية لآلات الانحناء الكهربائية الهيدروليكية:
1. القوالب العلوية والسفلية المخصصة خصيصًا
2. نظام التثبيت الهيدروليكي أو التثبيت الهوائي
3. حماية الليزر أو حماية الأشعة تحت الحمراء
4. التعويض اليدوي ، التعويض الكهربائي أو التعويض الهيدروليكي
5. محرك رئيسي تم ترقيته إلى محرك المؤازرة
6. حواجز جانبية مزدوجة أو خلفية
7. أضواء LED مضافة إلى أداة الآلة
8. إضافة محور CNC اختياري
تخضع المتطلبات الخاصة الأخرى للتحقق من أسعار الشركة
سلسلة WE67K الكهربائية الهيدروليكية المتزامنة الفرامل المعلمات الرئيسية
|
نموذج
|
الاسمي
ضغط
(KN)
|
طول
من الجدول
(مم)
|
مسافة
بين الإطارات
(مم)
|
حُلقُوم
عمق
(مم)
|
سكتة دماغية
(مم)
|
ارتفاع مفتوح
(مم)
|
المحرك الرئيسي
(KW)
|
وزن
(كجم)
|
الأبعاد العامة
LXWXH
(مم)
|
|
WE67K-63/2500
|
630
|
2500
|
2050
|
250
|
120
|
360
|
5.5
|
4600
|
2600x1500x2000
|
|
WE67K-63/3200
|
630
|
3200
|
2600
|
280
|
120
|
360
|
5.5
|
5500
|
3300x1580x2100
|
|
WE67K-100/2500
|
1000
|
2500
|
2050
|
320
|
150
|
420
|
7.5
|
6800
|
2600x1600x2480
|
|
WE67K-100/3200
|
1000
|
3200
|
2600
|
320
|
150
|
420
|
7.5
|
8000
|
3300x1620x2480
|
|
WE67K-100/4000
|
1000
|
4000
|
3600
|
350
|
150
|
420
|
7.5
|
9200
|
4100x1620x2480
|
|
WE67K-125/2500
|
1250
|
2500
|
2050
|
320
|
150
|
420
|
7.5
|
6950
|
2600x1600x2480
|
|
WE67K-125/3200
|
1250
|
3200
|
2600
|
320
|
150
|
420
|
7.5
|
8200
|
3300x1620x2480
|
|
WE67K-125/4000
|
1250
|
4000
|
3600
|
350
|
150
|
420
|
7.5
|
9500
|
4100x1620x2480
|
|
WE67K-160/3200
|
1600
|
3200
|
2600
|
400
|
200
|
480
|
11
|
11000
|
3300x1620x2480
|
|
WE67K-160/4000
|
1600
|
4000
|
3600
|
400
|
200
|
480
|
11
|
13000
|
4100x1620x2480
|
|
WE67K-200/3200
|
2000
|
3200
|
2600
|
400
|
200
|
520
|
15
|
12800
|
3300x1650x2980
|
|
WE67K-200/4000
|
2000
|
4000
|
3600
|
400
|
200
|
520
|
15
|
15800
|
4100x1680x3000
|
|
WE67K-200/6000
|
2000
|
6000
|
4800
|
400
|
200
|
520
|
18.5
|
23500
|
6100x1750x3150
|
|
WE67K-250/3200
|
2500
|
3200
|
2600
|
400
|
200
|
520
|
18.5
|
13800
|
3300x1650x2980
|
|
WE67K-250/4000
|
2500
|
4000
|
3600
|
400
|
200
|
520
|
18.5
|
15200
|
4100x1680x3000
|
|
WE67K-250/6000
|
2500
|
6000
|
4800
|
400
|
200
|
520
|
18.5
|
24600
|
6100x1750x3150
|
|
WE67K-300/3200
|
3000
|
3200
|
2600
|
350
|
250
|
560
|
22
|
16600
|
3300x2050x3000
|
|
WE67K-300/4000
|
3000
|
4000
|
3600
|
350
|
250
|
560
|
22
|
20800
|
4100x2080x3100
|
|
WE67K-300/6000
|
3000
|
6000
|
4800
|
350
|
250
|
560
|
22
|
29000
|
6100x2080x3350
|
|
WE67K-400/4000
|
4000
|
4000
|
3600
|
350
|
250
|
580
|
37
|
27000
|
4100x2080x3200
|
|
WE67K-400/6000
|
4000
|
6000
|
4750
|
400
|
250
|
580
|
37
|
38500
|
6100x2180x3580
|
|
WE67K-500/4000
|
5000
|
4000
|
3600
|
350
|
250
|
580
|
37
|
28000
|
4100x2080x3250
|
|
WE67K-500/6000
|
5000
|
6000
|
4750
|
400
|
250
|
580
|
37
|
39000
|
6100x2180x3580
|
الوصف والمواصفات الواردة في هذا الكتالوج يخضعون للتعديل دون إشعار .
