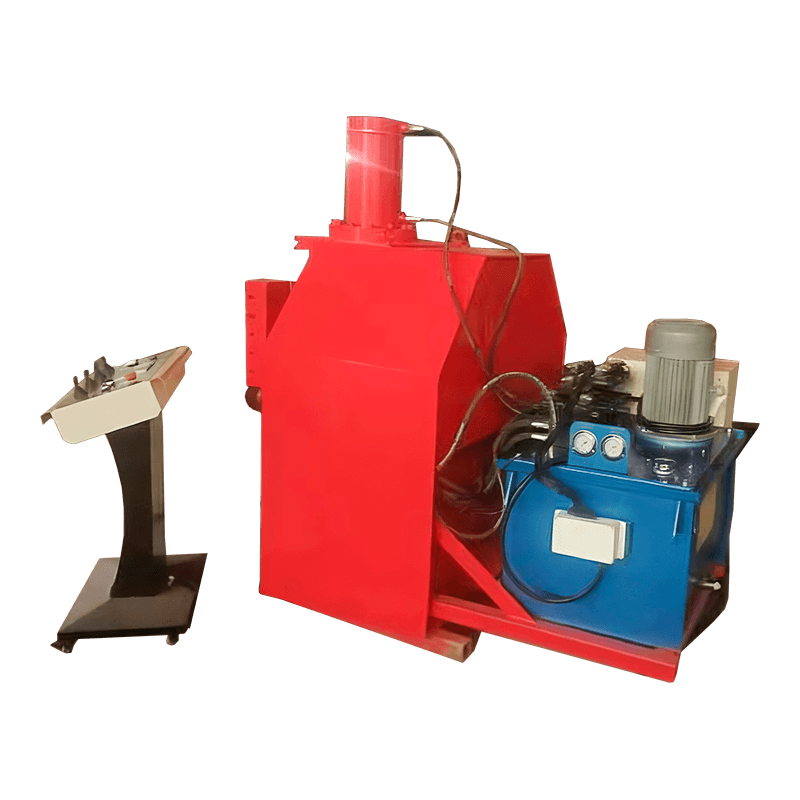

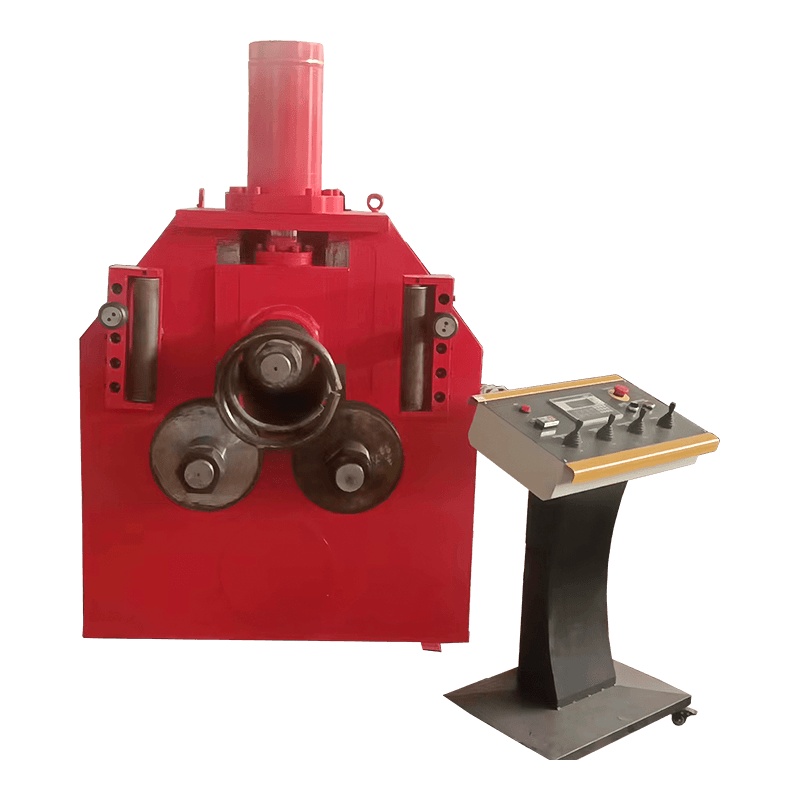

W24S قسم هيدروليكي آلة الدوران

المعلمة الفنية

النموذج والنوع

W24S-6

W24S-16

W24S-30

W24S-45

A/24S-75

W24S-100

W24S-140

W24S-180

W24S-260

W24S-320

W24S-400

W24S-500

الأعلى. ثني لا
(سم²)

6

16

30

45

75

100

140

180

260

320

400

500

سرعة الترابط

6

5

5

5

5

5

5

4

4

4

4

4

حد العائد الماتوكال(Mpa)

OS = 250

زاوية الصلب في المنعطف

ماكس. القسم
(مم)

40x5

70x8

80x8

90x10

100x10

120x12

140x16

150x16

160x16

180x14

200x18

200x20

دقيقة. ثني ديا
(مم)

800

1000

1200

1500

2000

2500

2400

2600

2600

3600

3600

4000

زاوية الصلب خارج المنعطف

ماكس. القسم
(مم)

50x5

80x8

90x10

100x10

120x12

140x16

150x16

160x16

250x25

200x18

200x24

250x25

دقيقة. ثني ديا
(مم)

800

1000

1100

1300

1600

1800

2200

2000

2500

3600

3600

4000

قناة الصلب خارج المنعطف

ماكس. القسم
(مم)

8

12

16

20

25

28

30

32

36

40

45

50

دقيقة. ثني ديا
(مم)

600

600

800

1000

1 100

1700

1200

1500

1800

2000

2000

2400

قناة الصلب في المنعطف

ماكس. القسم
(مم)

8

12

16

20

25

28

30

32

36

40

45

50

دقيقة. ثني ديا
(مم)

700

900

1000

1150

1600

1700

1700

1800

1800

2000

2000

2400

قناة الصلب المنعطف الجانبي

ماكس. القسم
(مم)

-

-

8

10

12.5

14.6

16

18

20

22

25A

25A

دقيقة. ثني ديا
(مم)

-

-

1500

1800

2000

2500

3000

3500

4000

5000

8000

10000

منعطف أفقي من الصلب المسطح

ماكس. القسم
(مم)

100x18

150x25

180x25

200x30

220x40

250x40

280x50

300x50

330x50

360x60

400x75

500x76

دقيقة. ثني ديا
(مم)

600

700

800

900

1000

1200

1300

1500

1900

2000

2400

2400

الفولاذ المسطح الرأسي تورم

ماكس. القسم
(مم)

50x3

75x10

62

100x25

110x40

120x40

150x40

180x30

190x40

190x50

200x50

200x60

دقيقة. ثني ديا
(مم)

500

760

600

1000

1 100

1300

1500

2000

2000

2400

2200

2500

جولة الصلب الانحناء

ماكس. القسم
(مم)

38

52

62

75

85

90

100

110

120

135

150

160

دقيقة. ثني ديا
(مم)

450

600

900

800

1000

1100

1200

130

1350

1800

2000

2000

جولة أنبوب الانحناء

ماكس. القسم
(مم)

42x4

76x4.5

89x5

89x8

114x5

159x5

168x6

168x8

219x8

245x8

273x8

323x10

دقيقة
(مم)

500

750

1000

900

1200

2000

2000

2000

3500

3000

3500

4200

الانحناء أنبوب مربع

ماكس. القسم
(مم)

45x3

60x4

-

80x6

90x8

100x10

125x10

140x10

150x10

165x10

180x12

200x12

دقيقة. ثني ديا
(مم)

750

900

-

1200

1600

2000

2500

3000

3000

3500

3500

5000

أنا الانحناء العمودي الصلب

ماكس. القسم
(مم)

-

-

-

10

12.6

14

16

18

20 ب

22 ب

25 ب

دقيقة. ثني ديا
(مم)

-

-

-

2000

2500

3000

3500

4000

5000

8000

10000

إجمالي
أبعاد
LXWXH
(مم)

800
x700
x950

1000
x850
x980

1600
x1300
x1500

2500
x800
x1800

2000
x2000
x1780

3200
x2500
x2000

3400
x2000
x1980

3700
x2800
x2100

3650
x2800
x2100

3700
x2800
x2100

4200
x3200
x2100

4200
x3200
x2300

وزن
(كجم)

1500

2800

4200

4800

560

9200

14000

19500

20500

22000

24000

32000
