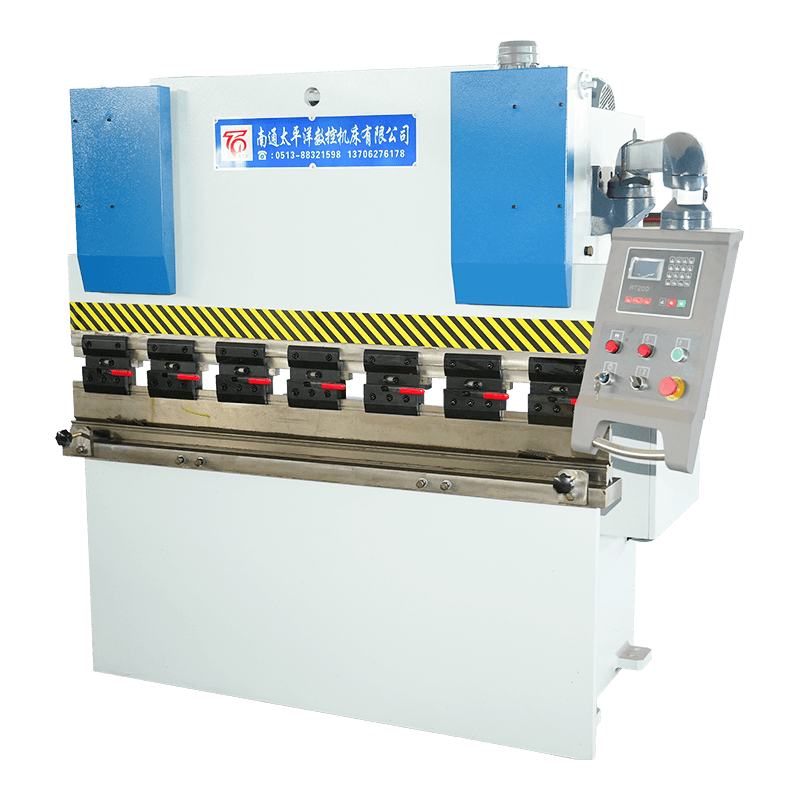

سلسلة WC67Y آلة ثني معدنية هيدروليكية

آلة انحناء معدنية هيدروليكية من الفئة سلسلة WC67Y: بشكل عام مع مفاتيح التحكم E21، RT200 NC.

إن سلسلة WC67Y هي ماكينة انحناء هيدروليكية بأسعار معقولة، مع انخفاض السعر، وسهولة التركيب، والتشغيل البسيط، والصيانة المريحة بعد البيع. هذه المزايا تجعل هذه السلسلة من ماكينات الانحناء تنافسية للغاية والاختيار الأول لمعظم عملائنا.

• تتبنى الماكينة بأكملها بنية ملحومة من الفولاذ ، والقضاء على إجهاد الاهتزاز ، والقوة الميكانيكية العالية ، والصلابة الجيدة. يضمن برنامج تحليل الإجهاد ANSYS استقرار ودقة الجهاز.

• يمكن تقسيم القالب العلوي وفقًا لمتطلبات العملاء للتكيف مع معالجة المنتجات ذات الأحجام المختلفة.

• يمكن لنظام E21 برمجة السكتة الدماغية المقياس والسكتة الدماغية ، ويمكن للنظام تخزين ما يصل إلى 40 مجموعة من البرامج.

• يرتكز الإطار ومملة وغسل العملية برمتها لضمان دقة وموثوقية الجهاز.

• يضمن هيكل مقياس الظهر الصلب دقة تحديد المواقع واستقرار المقياس الخلفي.

• يوفر صمام الفائض حماية الحمل الزائد الهيدروليكي للنظام ، ويمكن لمفتاح الضغط ضبط ضغط النظام.

• تضمن وظيفة إيقاف الطوارئ لمفتاح القدم أن يتوقف الجهاز في حالة الطوارئ .

سؤال

خصائص الأداء:

1. تم تصميم جسم الآلة من خلال تحليل العناصر المحدودة، ويزيل تقادم الاهتزاز الإجهاد الداخلي، مما يجعل جسم الآلة مستقرًا وموثوقًا به.
2. تم تصميم جهاز تشغيل الاسطوانة الخلفية الفريد باستخدام مبدأ الرافعة، والذي لا يقلل فقط من ضغط العمل للنظام، ولكن يحسن أيضا من سعة التحميل الزائد للنظام. يزيد من متانة النظام واستقرار الحركة الميكانيكية.
3. يتم توفير جهاز تحديد المواقع متعدد النقاط على الطرف الأيمن من المنزلق، والذي لا يمكن فقط ضبط المنزلق بسهولة إلى أي وضع، ولكن أيضا إكمال تحديد المواقع من ست زوايا مختلفة في وقت واحد، والحد من كثافة العمل للمشغل وتحسين كفاءة العمل.
4. يتم توفير محرك تقليل الترس الدودي وعمود لامركزية على الطرف الأيسر من المنزلق، والذي لا يسهل فقط ضبط توازن المنزلق، ولكن أيضا يلبي احتياجات المعالجة الخاصة مثل التشكل المخروطي والانحناء.
5. تم تصميم المصفاة السفلية بحامل مصفاة تعويض انحراف ولوحة انحراف، والتي لا تضمن فقط استقامة القطعة، ولكن تضمن أيضًا اتساق زاوية القطعة، وبالتالي تحسين الدقة الهندسية للقطعة.

ميزات التحكم في E21 NC:

جهاز الانحناء إي 21 جهازCNC

سمات:

● جهاز قياس الخلفية والتحكم في الحواجز
● التحكم في محركات AC العامة ، عاكس التردد
● وضع ذكي
● عداد الأسهم
● وضع وقت الضغط/إلغاء الضغط
● ذاكرة البرنامج لما يصل إلى 40 برنامجًا يصل إلى 25 خطوة لكل برنامج
● وضع جانب واحد
● سحب وظيفة
● نسخة احتياطية واحدة مفتاح/استعادة للمعلمات
● مم/بوصة

ميزات وحدة التحكم RT200:

RT200 هو نظام التحكم في العرض الرقمي المصمم وتطويره من قبل شركتنا بناءً على مزايا العديد من أنظمة CNC المحلية والأجنبية. يتم استخدامه لتلبية الاحتياجات الخاصة لصناعات القص وصناعات الآلات الانحناء. بالمقارنة مع أنظمة العرض الرقمية التقليدية ، فإنه يحتوي على الميزات التالية:
1. شاشة LCD
2. التشخيص الذاتي لإشارات المدخلات الخارجية
3. وضع في اتجاه واحد
4. تردد الجهاز الرباعي
5. مظهر جميل وقوي
6. أداء التكلفة العالية
7. وظيفة البرمجة متعددة الخطوات

التكوين القياسي لأدوات الجهاز:

1. التكوين القياسي لنظام E21 أو RT200. إذا لم تكن هناك حاجة إلى النظام، يمكن أيضا اختيار جهاز عرض رقمي بشكل منفصل.
2. دعم أمامي قابل للإزالة.
3. صنع عفن آلة الانحناء من مادة 42CRMO مع صلابة 42 درجة لضمان حياة العفن.
4. التثبيت الميكانيكي. العفن العلوي هو نوع من الخطاف الميكانيكية مع سلامة عالية.

خياري:

1. حماية كهروضوئية
2. قالب خاص
3. التثبيت السريع
4. نظام التعويض اليدوي
5. تثبيت الأضواء
6. الدرابزين المخصص
7. تخضع المتطلبات الخاصة الأخرى للتحقق من أسعار الشركة

سلسلة WC67Y/K هيدروليكية مكابح الفرامل المعلمات الرئيسية

نموذج	الاسمي ضغط (KN)	طول من الجدول (مم)	مسافة بين الإطارات (مم)	حُلقُوم عمق (مم)	سكتة دماغية (مم)	ارتفاع مفتوح (مم)	المحرك الرئيسي (KW)	وزن (كجم)	الأبعاد العامة LXWXH (مم)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750x1350x1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600x1400x1950
WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300x1450x2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650x1420x2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300x1450x2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650x1450x2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300x1450x2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100x1450x2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650x1550x2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300x1550x2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100x1550x2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300x1780x2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100x1780x2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300x1750x2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300x1750x2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300x2000x2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100x2050x2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300x2050x3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100x2080x3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100x2080x3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300x2000x3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100x2080x3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100x2180x3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100x2080x3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100x2180x3580

الوصف والمواصفات الواردة في هذا الكتالوج يخضعون للتعديل دون إشعار .
