الصفحة الرئيسية / منتجات / سلسلة آلات الانحناء / آلة الانحناء الهيدروليكية / WC67K سلسلة التواء محور التواء متزامن آلة الانحناء المعدنية الصفائح المعدنية

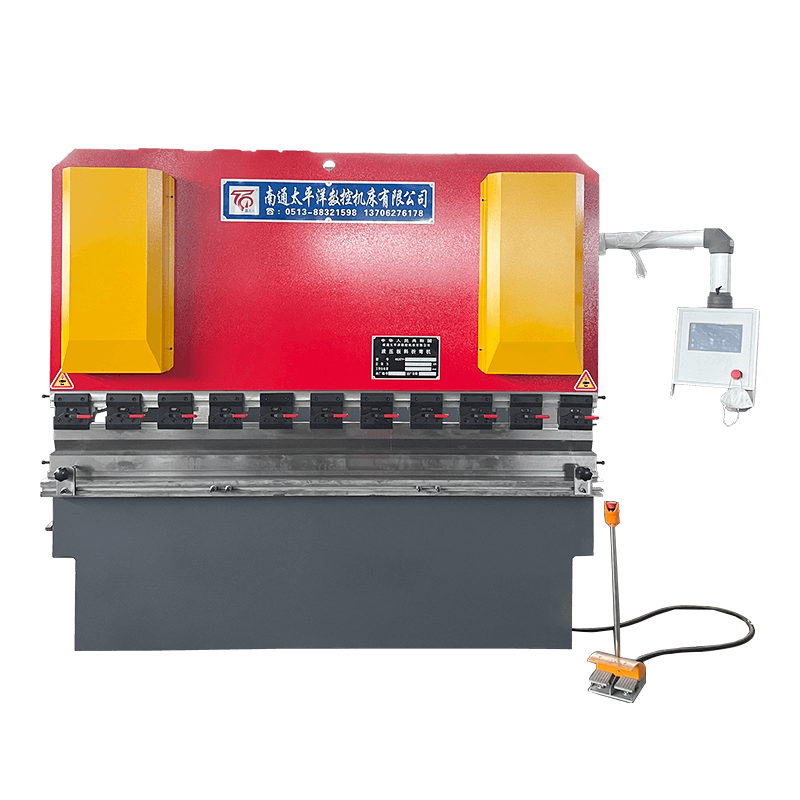

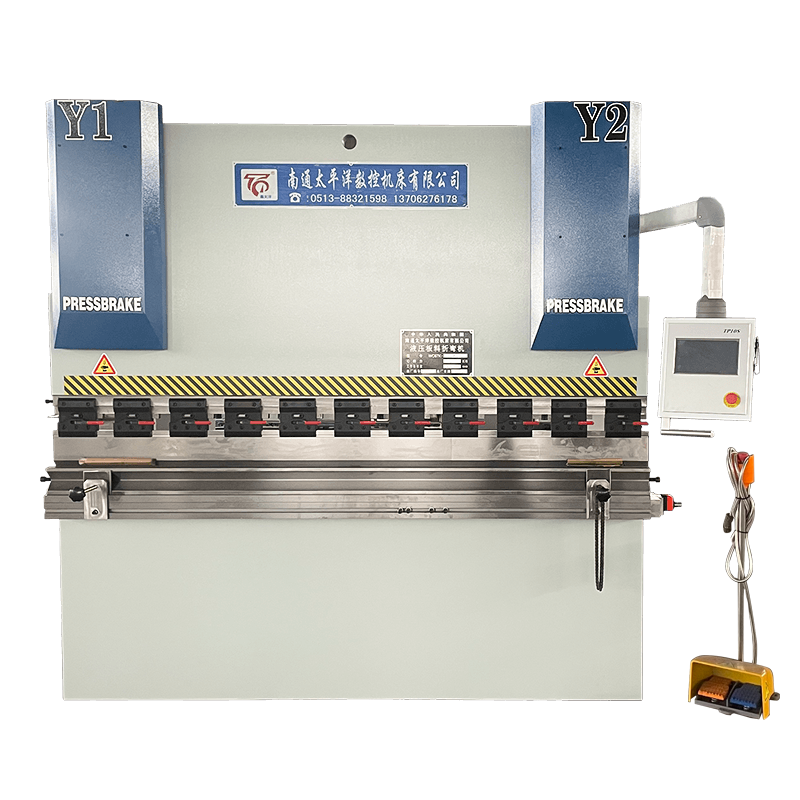

WC67K سلسلة التواء محور التواء متزامن آلة الانحناء المعدنية الصفائح المعدنية

عادة مع نظام TP10S \ DA41T CNC (يمكن أيضًا تجهيزه بـ Cybelec CT8 السويسري)

مع TP10S:

سمات:

• يتبنى الماكينة بأكملها بنية لحام الألواح الصلب ، ويضمن برنامج تحليل الإجهاد ANSYS استقرار ودقة الماكينة.
• يمكن تجزئة القوالب العلوية والسفلية وفقًا لمتطلبات العملاء للتكيف مع معالجة المنتجات بأحجام مختلفة.
• يتم التحكم في محرك المؤازرة الذي يتحكم في مقياس الخلفية والسكتة الدماغية من قبل برنامج تشغيل المؤازرة ، والذي يمكن أن يحقق دقة عمل أعلى.
• يمكن التحكم في المحور السيني (المقياس الخلفي) والمحور ص (السكتة الدماغية الأسطوانية أو السكتة الدماغية) بواسطة النظام. يمكن للنظام تخزين مجموعات متعددة من البرامج لتسهيل معالجة المنتجات اللاحقة.
• يمكن أن تتأكد وظيفة إيقاف الطوارئ لمفتاح القدم من توقف الجهاز في حالة الطوارئ.
• يمكن للنظام إجراء برمجة الزاوية عن طريق إدخال طول المواد وسمكها ، ومعلمات العفن .

سؤال

وصف المنتج

مقدمة نظام TP10S:

• نظام شاشة تعمل باللمس عالي الدقة بحجم 10 بوصات
• الصفحة بسيطة والأزرار الكبيرة أسهل في التشغيل.
• نمط البرمجة القائمة على القائمة ، واجهة المستخدم بديهية وودية.
• يستخدم وحدة التحكم والسائق اتصالات حافلة عالية السرعة وموثوقة.
• الأسلاك المريحة وسهولة الصيانة.
• يمكن أن تحسن البرمجة المثالية من كفاءة الانحناء متعدد الخطوات.
• عرض الإنذار التفاعلي.
• لغة اختيارية: الصينية ، الإنجليزية.
• الانحناء الأمثل.
• يدعم الحساب التلقائي لزاوية الانحناء والطول.
• يدعم تعويض الزاوية وتعويض الطول.
• يدعم وظيفة الهروب.
• يدعم إدارة العفن.
• يمكن تخزين تسلسل الانحناء والمنتجات متعددة الخطوات. وظائف قوية
• موثوقية عالية وقدرة قوية لمكافحة التداخل
• دعم تكوين الصمام
• وظيفة الحد الناعم
• تحول المحور اليدوي (حماية كلمة المرور)
• وظيفة تدريس الملاحة X \ y المحور (حماية كلمة المرور)

مع DA41T:

ميزات أداء أداة الآلة

• يتبنى الماكينة بأكملها بنية لحام الألواح الصلب ، ويضمن برنامج تحليل الإجهاد ANSYS استقرار ودقة الجهاز.
• يمكن تجزئة القوالب العلوية والسفلية وفقًا لمتطلبات العملاء للتكيف مع معالجة المنتجات ذات الأحجام المختلفة
• يتم التحكم في محرك المؤازرة الذي يتحكم في مقياس الخلفية والسكتة الدماغية من قبل برنامج تشغيل المؤازرة ، والذي يمكن أن يحقق دقة عمل أعلى
• يمكن التحكم في المحور السيني (المقياس الخلفي) والمحور ص (السكتة الدماغية الأسطوانية أو السكتة الدماغية)
• يمكن لنظام DA-41S برمجة الزاوية عن طريق إدخال طول المواد وسمكها ، ومعلمات العفن
• تضمن وظيفة إيقاف الطوارئ مفتاح القدم أن يتوقف الجهاز في حالة الطوارئ
• يتمتع المنتج بتكوين عالي وسرعة تشغيل سريعة وأداء أكثر استقرارًا

مقدمة لنظام DA41T

المواصفات الفنية

- رقم البرنامج

- الحد الأقصى لعدد خطوات البرنامج 25

- قياس متري/إمبراطوري

- ذاكرة الطاقة

- عد وقت العمل الآلي

معلمات المحور

-مدى السفر: 0-9999.999.

-مسافة الهروب: 0-9999.99mm.

-مدى تصحيح الموضع: 0 -9999.99 ملليمتر

-يمكن برمجة الهروب

-النقل المتزامن للفؤوس

-الحركة اليدوية لأي محور

تثبيت

- تثبيت اللوحة الرأسية

- الأبعاد: 189×257×40 مم

وظيفة البرمجة

- واجهة سهلة الاستخدام

- إعدادات برمجة البيانات

- زاوية الانحناء

- إعدادات المعلمة العفن

- موقف قياس الظهر

- وظيفة الهروب

- Y- المحور عودة

- تصحيح المحور ص

- اختيار سرعة الانحناء

- عدد البرنامج

وظيفة الحساب

- حساب عمق المحور y

التكامل الداخلي

- وضع التشخيص

إدخال/إخراج التحكم في المحور

-محرك مؤازرة +/-10 فولط

-التحكم بمحركات التيار المتردد ذات السرعتين

-مراقبة من مرحلة واحدة بخرج اتجاهي (تشغيل بتردد متغير)

المدخلات الرقمية/الإخراج

- تكوين نقطة الإدخال/الإخراج المرن

- عزل البث والتلفزيون

واجهة

-وصلة جهاز التشفير TTL.

-تردد العد 1 ميغاهرتز

-إدخال أحادي القطب أو تفاضلي بقوة 5 فولط أو 12 فولط

- DNC-RS 232C مزدوج الاتجاه

وظائف مساعدة

- اختيارات لغة متعددة

- النسخ الاحتياطي غير المتصلة بالإنترنت ودعوة المعلمات والبرامج

التكوين القياسي للماكينة:

• نظام TP10S CNC، يدوي المحور R.
• الدعامة الأمامية الثابتة والقابلة للفك
• عفن آلة الانحناء مصنوع من مادة 42CRMO وصلابتها 42 درجة، مما يضمن حياة العفن
• المشبك السريع
• يتم التحكم في المحور X بواسطة برغي للكرة ودليل خطي

خياري:

• حماية الكهروضوئية أو الليزر
• قالب خاص
• التعويض الميكانيكي أو نظام التعويض الهيدروليكي
• تخصيص الإضاءة أو الدرابزين
• محور R التلقائي
• تخضع المتطلبات الخاصة الأخرى للتحقق من أسعار الشركة

سلسلة WC67Y/K هيدروليكية مكابح الفرامل المعلمات الرئيسية

نموذج

الاسمي
ضغط
(KN)

طول
من الجدول
(مم)

مسافة
بين الإطارات
(مم)

حُلقُوم
عمق
(مم)

سكتة دماغية
(مم)

ارتفاع مفتوح
(مم)

المحرك الرئيسي
(KW)

وزن
(كجم)

الأبعاد العامة
LXWXH
(مم)

WC67Y/K-40/1600

400

1600

1150

250

100

340

4

2000

1750x1350x1900

WC67Y/K-40/2200

400

2200

1850

250

100

340

4

2500

2300x1350x1900

WC67Y/K-40/2500

400

2500

2050

250

100

340

4

2800

2600x1400x1950

WC67Y/K-63/2500

630

2500

2050

250

120

360

5.5

4500

2600x1400x2000

WC67Y/K-63/3200

630

3200

2600

250

120

360

5.5

5400

3300x1450x2100

WC67Y/K-80/2500

800

2500

2050

250

120

380

7.5

5800

2650x1420x2120

WC67Y/K-80/3200

800

3200

2600

250

120

380

7.5

6100

3300x1450x2100

WC67Y/K-100/2500

1000

2500

2050

320

120

385

7.5

6100

2650x1450x2200

WC67Y/K-100/3200

1000

3200

2600

320

120

385

7.5

6600

3300x1450x2200

WC67Y/K-100/4000

1000

4000

3200

320

120

385

7.5

8000

4100x1450x2200

WC67Y/K-125/2500

1250

2500

2050

320

120

385

7.5

6300

2650x1550x2200

WC67Y/K-125/3200

1250

3200

2600

320

120

385

7.5

7000

3300x1550x2200

WC67Y/K-125/4000

1250

4000

3200

320

120

385

7.5

8200

4100x1550x2200

WC67Y/K-160/3200

1600

3200

2600

320

200

470

11

10000

3300x1780x2500

WC67Y/K-160/4000

1600

4000

3200

320

200

470

11

12000

4100x1780x2520

WC67Y/K-200/3200

2000

3200

2600

320

200

485

11

12000

3300x1750x2680

WC67Y/K-200/4000

2000

4000

3200

320

200

485

11

13800

3300x1750x2680

WC67Y/K-250/3200

2500

3200

2600

320

250

560

18.5

13600

3300x2000x2880

WC67Y/K-250/4000

2500

4000

3200

320

250

560

18.5

15000

4100x2050x2980

WC67Y/K-300/3200

3000

3200

2600

350

250

560

22

16000

3300x2050x3000

WC67Y/K-300/4000

3000

4000

3200

350

250

560

22

20000

4100x2080x3100

WC67Y/K-300/6000

3000

6000

4700

350

250

560

22

28000

6100x2080x3250

WC67Y/K-400/3200

4000

3200

2600

350

250

580

37

20000

3300x2000x3000

WC67Y/K-400/4000

4000

4000

3200

350

250

580

37

26000

4100x2080x3150

WC67Y/K-400/6000

4000

6000

4750

400

250

580

37

37500

6100x2180x3580

WC67Y/K-500/4000

5000

4000

3200

350

250

580

37

26000

4100x2080x3150

WC67Y/K-500/6000

5000

6000

4750

400

250

580

37

37500

6100x2180x3580

الوصف والمواصفات الواردة في هذا الكتالوج يخضعون للتعديل دون إشعار .
