ما هي آلة التدحرج الهيدروليكية؟

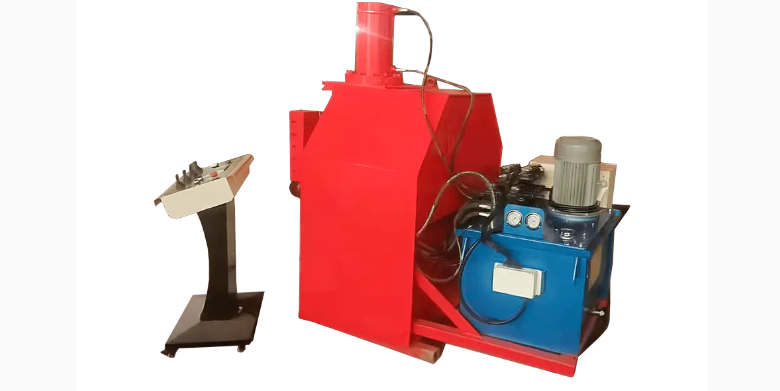

آلة تدحرج القسم الهيدروليكي هي آلة متخصصة يقودها نظام هيدروليكي. يتم استخدامه في المقام الأول لثني أقسام المعادن (مثل حزم H ، والقنوات ، والزوايا ، والفولاذ المسطح) أو الألواح إلى أشكال منحنية أو مستديرة أو أخرى من خلال عملية المتداول. ميزاتها الأساسية هي الدقة العالية وعزم الدوران العالي واستقرار محرك الهيدروليكي. إنه مناسب للانحناء البارد أو الساخن لأقسام ثقيلة كبيرة ويستخدم على نطاق واسع في البناء ، وبناء السفن ، والجسور ، وأوعية الضغط ، وغيرها من الحقول.

1. الهيكل الأساسي ومبدأ التشغيل

المكونات الرئيسية

النظام الهيدروليكي: يتضمن محطة مضخة هيدروليكية ، أسطوانات ، وصمامات تحكم ، مما يوفر زيتًا عالي الضغط مستقر لقيادة الماكينة.

مجموعة الأسطوانة: تتكون عادة من ثلاث إلى أربع بكرات سبيكة عالية القوة (بكرات أعلى وأسفل وجانبية). أسطوانات الهيدروليكية ضبط تباعد الأسطوانة والضغط.

الإطار والقاعدة: يضمن بناء الفولاذ الشاقة أن الجهاز لا يتشوه تحت الضغط العالي.

نظام التحكم: يتحكم نظام PLC أو CNC بدقة في نصف قطر الانحناء وسرعة التغذية والضغط.

سير العمل

التغذية: يتم تغذية الملف الشخصي بين البكرات العلوية والسفلية.

الانحناء: أسطوانة هيدروليكية تدفع بكرات أعلى أو جانبية لأسفل ، وينحني تدريجياً المظهر الجانبي بين البكرات.

تشكيل: من خلال لفات متعددة أو تغذية مستمرة ، يتم تشكيل الملف الشخصي أخيرًا في الانحناء المطلوب أو الشكل الأسطواني.

2. الوظائف الأساسية والمزايا

سعة حمولة عالية

يمكن أن يوفر النظام الهيدروليكي مئات الأطنان من القوة الملحة ، وهو مناسب للملفات التعريف السميكة ذات الجدران الباردة (مثل ألواح الصلب التي تزيد عن 20 مم أو شباك H كبيرة).

السيطرة على الدقة

يحقق نظام المؤازرة الهيدروليكية ، جنبًا إلى جنب مع تقنية CNC ، دقة الانحناء ± 0.1 مم ، مما يلغي مشكلات "الحافة" و springback شائعة مع آلات المتداول الميكانيكية التقليدية.

التنوع

عن طريق تغيير الموت ، يمكن معالجة ملفات تعريف المقاطع العرضية المتغيرة (مثل الأنابيب المربعة والأنابيب المستديرة والبذور).

يتم دعم كل من الانحناء البارد والساخن (التدفئة يقلل من قوة إنتاج المادة).

الأتمتة والكفاءة

التغذية الآلية واللف المستمرة تقلل بشكل كبير من التدخل اليدوي ، مما يجعلها مناسبة للإنتاج الضخم.

3. سيناريوهات التطبيق النموذجية

هياكل الفولاذ المعمارية: ثني h-beams للقباب والعوارض المنحنية.

بناء السفن: أضلاع بدن المتداول أو الأنابيب.

معدات الطاقة: معالجة أبراج توربينات الرياح واسطوانات أوعية الضغط.

ترانزيت السكك الحديدية: تصنيع إطارات منحنية لسيارات المترو.

4. آلة التدحرج القسم هيدروليكي مقابل آلة التدحرج الميكانيكية
